XL-UniversalPelti – универсальный проходной элемент. Предназначен для установки на металлочерепицу любого профиля и любой цементно-песчаной и керамической черепицы. Для обеспечения максимальной герметичности, нижний торец и боковые края проходного элемента подрезаются по профилю черепицы. В сочетании с данной проходкой используются вентиляционные трубы и вентиляторы диаметром 160-250 мм. Монтаж производится на этапе монтажа кровельного покрытия.
Технические характеристики
|
Длина
|
950 мм
|
|
Ширина
|
450 мм
|
|
Материал
|
полипропилен
|
|
Температура плавления
|
260 гр. Цельсия
|
|
Рабочая температура
|
от -60 до +90 градусов Цельсия
|
|
Гарантийный срок службы
|
10 лет
|
Минимальный угол наклона кровли
для монтажа проходного элемента
|
11,5 градуса
|
Максимально допустимый
угол наклона кровли
|
52 градуса
(для труб диаметром 160-250 мм)
|
Если угол наклона кровли выше допустимого значения, то для правильной установки элементов Вильпе необходимо подрезать ворот этих элементов или ворот проходного элемента

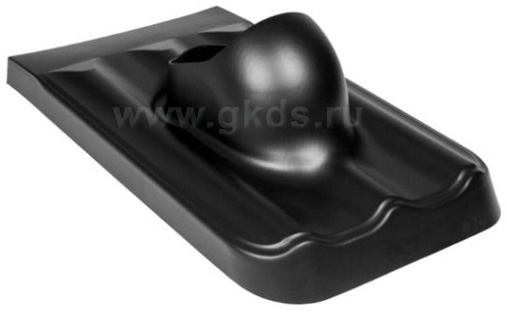

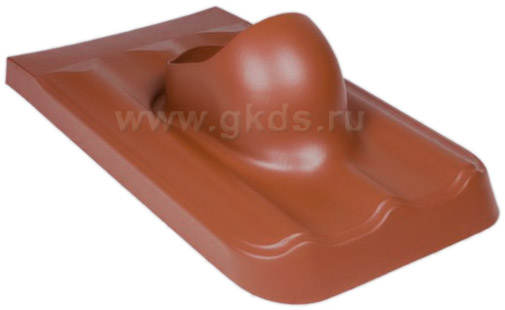

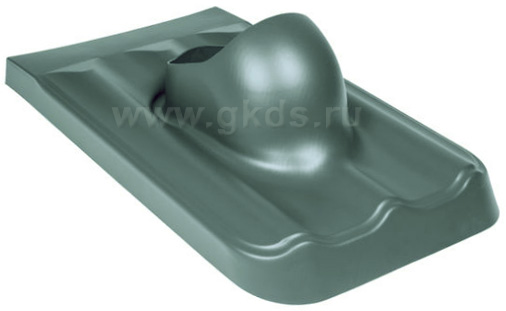

Варианты цветов
Палитра цветов представлена оттенками стандартного набора цветов RAL.
 |
 |
 |
RR750
(RAL8004) |
RR28/29
(RAL3009) |
RR32 |
 |
 |
 |
| RR11 |
RR23
(RAL7015) |
RR33
(RAL9005) |
Комплектация и упаковка
Комплектация поставки: проходной элемент, уплотнитель гидрозавтора, саморезы и инструкция по монтажу.
Габаритные размеры упаковки: 330х570х1000 мм.
Инструкция по монтажу
Полнотекстовую версию инструкции по монтажу можно скачать непсредственно с данной страницы.
|
