XL-Muotokate – проходной элемент. Предназначен для установки на металлочерепицу. Используется для металлочерепицы профиля Монтерей, имеющей следующие параметры:
- высота профиля до 39 мм,
- ширина волны - 183,3 мм,
- длина модуля – 350 мм (расстояние между ступеньками металлочерепицы).
В сочетании с данной проходкой могут использоваться вентиляционные трубы и вентиляторы диаметром 160-250 мм. Монтаж производится как на этапе монтажа, так и на готовую кровлю.
Размер проходного элемента: 960x544 мм.
Если угол наклона кровли выше допустимого значения, то для правильной установки элементов Вильпе необходимо подрезать ворот этих элементов или ворот проходного элемента.
Комплектация поставки включает в себя: проходной элемент, уплотнитель гидрозавтора, саморезы и инструкция по монтажу.
Размер упаковки: 320 х 560 х 1000 мм.
Варианты цветов
Палитра цветов представлена оттенками стандартного набора цветов RAL.
 |
 |
 |

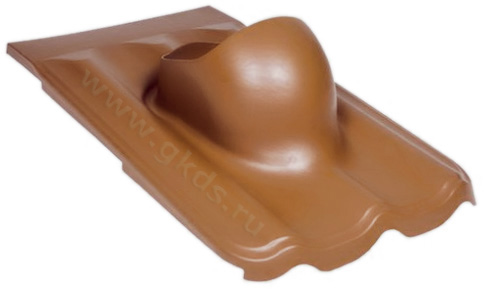

RR750
(RAL8004) |

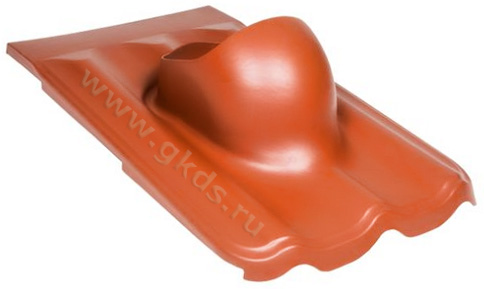

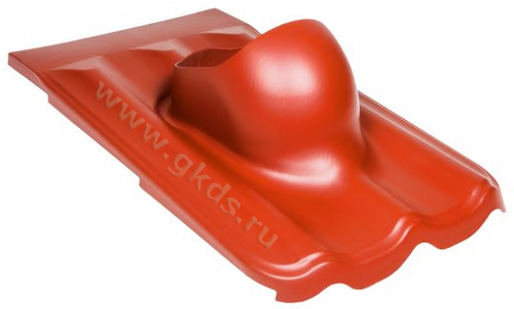

RR28/29
(RAL3009) |
RR32 |
 |
 |
 |
| RR11 |

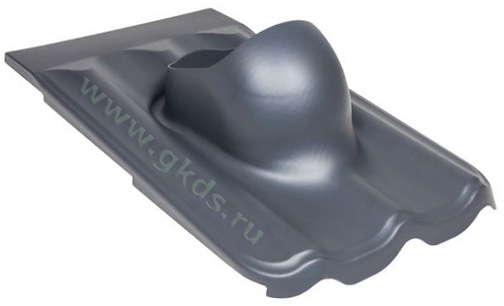

RR23
(RAL7015) |
RR33
(RAL9005) |
Особенности монтажа
По умолчанию проходной элемент XL-Muotokate предназначен для установки у конька. Верхний край проходки заводится под конек металлочерепицы. Если вентиляцию необходимо установить в середине ската, то дополнительно необходимо приобрести элемент Muotokate примыкание.
Инструкция по монтажу
Полнотекстовую версию инструкции по монтажу можно скачать прямо с нашего сайта!
|
