NELSON Limitrace - саморегулирующийся кабель тип LT-210_DeIcing
Описание
Саморегулирующийся греющий кабель NELSON Limitrace типа LT-это ленточный электрический нагреватель с параллельными проводниками. Проводящая греющая матрица находится вокруг медных шин 1,3 мм 2 с оловянным покрытием, состоящих из большого количества скрученных жил и уменьшает выработку тепла при изменении температуры окружающей среды.
Два слоя изоляции обеспечивают диэлектрическую прочность, влагоустойчивость, защиту от ударных нагрузок и истирания, а также защиту от химических воздействий. Внутренняя термопластичная изоляция напрессована на проводящую матрицу. Витая медная оплетка с оловянным покрытием применяется на всех греющих кобелях. На случай применения в условиях, приводящих к механическим повреждениям имеется дополнительная оплетка из нержавеющей стали. Дополнительный изолятор из модифицированного полиолефина придает дополнительную стойкость к внешнему воздействию (механическому и химическому).
Все слои изоляции обладают повышенной стойкостью к влаге.
Принцип действия
Параллельные шины обеспечивают напряжение по всей длине греющего кабеля. Проводящая матрица представляет непрерывный греющий элемент, позволяя таким образом обрезать кабель в любом месте, исключая появление мертвых и холодных зон. Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры материала матрицы, количество локальных проводящих связей уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по всей длине кабеля. Таким образом, выходная мощность зависит от условий окружающей среды по всей длине проложенного кабеля. Способность саморегулирования дает возможность перехлестывать кабель, не образуя при этом горячих точек и зон локального перегрева.
Применение
Кабель LT-210-JT Delcing идеально подходит для обогрева кровли, антиобледенительных систем крыш и водостоков.
 |
 |

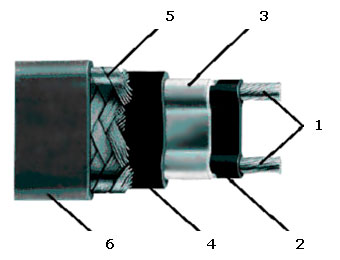

- Медные проводники
- Саморегулирующаяся греющая матрица
- Внутренняя термопластическая изоляция
- Второй слой внутренней изоляции
- Медный экран
- Внешняя изоляция
|
Характеристики кабеля
| Catalog № |
LT - 210JT |
| Напряжение(VAC) |
240 В |
| Мощность во льду при 0 oС |
61 Вт/м |
| Максимальная длина контура |
94 м |
| Минимальная температура установки |
-37 oС |
Токи (амп/м)
| При -6 oС Start-up |
.341 |
| При -18 oС Start-up |
.380 |
| При -29 oС Start-up |
.423 |
| При -40 oС Start-up |
.462 |
Длины контура для автомата защиты
|
Start-Uptemp 15А
|
Длина контура LT-210JT@240VAC
|
| 15А |
20А |
30А |
40А |
| -6 oС |
44 |
58 |
88 |
117 |
| -18 oС |
39 |
52 |
78 |
105 |
| -29 oС |
35 |
47 |
70 |
94 |
| -40 oС |
32 |
43 |
65 |
86 |
|
