Кровельный сланец Theis-Boger.
Прямоугольная кладка.

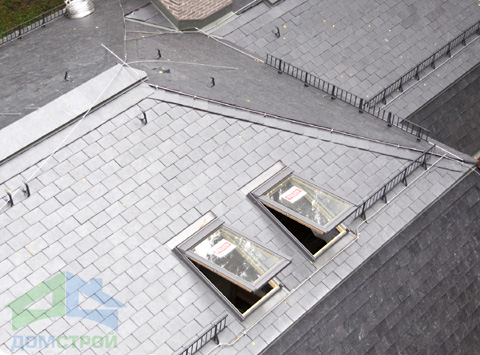

Частный дом.
Объект выполнен компанией ГКДС |
|
Описание
Rechteckdoppeldeckung или Rechteckdeckung – прямоугольная двойная кладка. Пожалуй, это один из самых популярных видов укладки сланцевой кровли. Характеристикой данного покрытия являются четкие, ясные линии. Здания современной, строгой архитектуры благодаря двойному настилу приобретают подходящую по стилю кровлю.
Благодаря двойному перекрытию плиток прямоугольная кладка является одной из самых «водостойких» (по технологии монтажа, третий ряд плиток в обязательном порядке должен перекрывать стык первого и второго рядов). К преимуществу данного вида кладки можно отнести так же его экономичность, за счет наиболее рационального и эффективного использования сланцевых плиток.
В Европе очень часто сланец прямоугольной формы используют для оформления фасадов зданий. При отделке фасадов используют один из двух видов укладки – вытянутую или горизонтальную.
|
Пример использования сланца прямоугольной формы на кровле г. Амстердам (Нидерланды)
Прямоугольный сланец на фасаде жилого дома г. Вуперталь (Германия). Вытянутый вид укладки
Правила укладки и крепления сланца прямоугольной формы (Rechteck)
 |
|

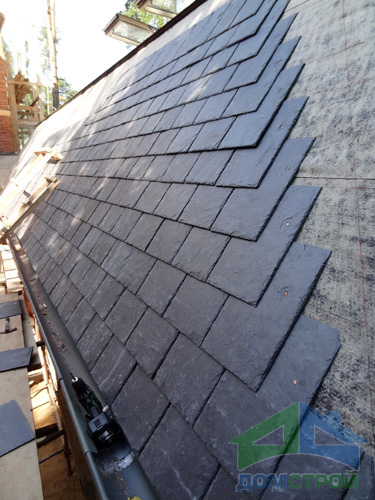

Пример монтажа сланцевой кровли |
|
Сланец крепится с помощью гвоздей или специальных зажимов из нержавеющей стали. Гвозди предпочтительно использовать оцинкованные, длиной 32 мм. Но можно использовать также и медные. Для крепления одной плитки высотой менее 24 см используется 2 гвоздя. Если высота плиток более 24 см необходимо использовать 3 штуки. Гвозди располагаются таким образом, чтобы отверстия, в которые они забиваются, перекрывались следующим рядом плиток. Сланец на фронтонах и хребтах имеет расход гвоздей как минимум 3 штуки на одну плитку.
При прямоугольной кладке необходимо соблюдать следующие правила:
- По горизонтали сланец укладывается с зазором 3-6 мм друг от друга.
- По вертикали следует в обязательном порядке пользоваться «правилом нахлеста» – третий ряд сланцевых плиток должен перекрывать стык предыдущих двух рядов на определенную величину, которая зависит от угла наклона крови и форм-фактора плиток.
Значения величин перекрытия приведены в Таблице №1.
Таблица №1
|
Размер плитки, см
Угол наклона ската, °
|
60х30
50x30
50x25
|
40x40
40x25
40x20
|
35x25
35x20
|
30x30
30x20
|
|
>22
|
12
|
-
|
-
|
-
|
|
>30
|
10
|
10
|
-
|
-
|
|
>40
|
8
|
8
|
8
|
-
|
|
>50
|
-
|
6
|
6
|
6
|
В Таблице №2 показан расход сланца формы Rechteck в зависимости от угла наклона скатов и размера плиток.
Таблице №2
|
Расход плиток прямоугольной формы (Rechteck), шт/м2 |
|
Нахлест
плиток третьего ряда на
первый, см/угол наклона кровли |
| Размер плитки, см |
12 см/22 гр |
10 см/30 гр |
8 см/40 гр |
6 см/50 гр |
| 60х30 |
13,9 |
13,3 |
12,8 |
- |
| 50х30 |
17,6 |
16,7 |
15,9 |
- |
| 50х25 |
21,0 |
20,0 |
19,0 |
- |
| 40х40 |
- |
16,7 |
15,7 |
14,7 |
| 40x25 |
- |
26,7 |
25,0 |
23,5 |
| 40x20 |
- |
33,4 |
31,3 |
29,4 |
| 35x25 |
- |
- |
29,6 |
27,6 |
| 30x30 |
- |
- |
- |
27,8 |
| 35x20 |
- |
- |
37,0 |
34,5 |
| 30x20 |
- |
- |
45,6 |
41,7 |
| 30x15 |
- |
- |
60,6 |
55,6 |
| 27x18 |
- |
- |
- |
53,0 |
| 25x20 |
- |
- |
- |
52,6 |
| 22x16 |
- |
- |
- |
78,2 |
Технические характеристики
|
Цвет
|
Серый, светло-зеленый, темно-зеленый, бордовый
|
|
Способ крепления
|
Сланцевые плитки крепятся оцинкованными или медными
гвоздями.
Так же возможно крепление кляймерами специальной формы
|
|
Размеры плиток
|
В прямоугольной форме доступны следующие форматы плиток:
60х35 см, 60х30 см, 50х30 см, 50х25 см, 40х40 см, 40х25
см,
40х20 см, 35х35 см, 35х25 см, 35х20 см, 30х30 см, 30х20
см
|
|
Расход
|
14-50 кг/м2 в зависимости от
размеров плитки и угла
наклона кровли
|
|
Толщина
|
4-8 мм
|
|
Угол наклона кровли
|
22-90 градусов.
22 градуса - это минимальный угол
наклона кровли
без применения сплошной гидроизоляции.
|
|
Нахлест
|
6-12 см в зависимости от размера плиток и угла наклона
кровли
|
|
Плотность
|
2,8 гсм3
|
|
Водопоглащение
|
соответствует DIN 53495 – до 0,3%
|
|
Морозостройкость
|
соответствует DIN 52104 – свыше 1000 циклов
замораживания и оттаивания без повреждений
|
