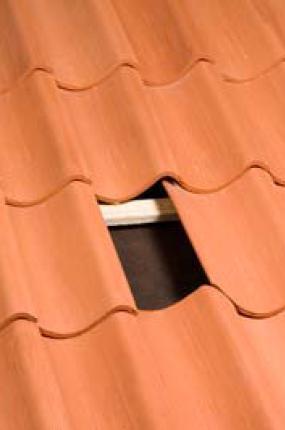

Шаг 1 |
| Снимите черепицу в том месте на скате, где планируете
установить один из вентиляционных элементов Вильпе. Убедитесь, что
здесь нет стропил. |
 |

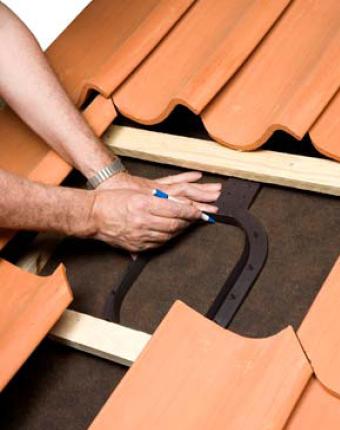

Шаг 2 |
| Прижав уплотнитель гидрозавтора к подкладочному
материалу, и уперев его в нижнюю обрешетку, прочертите окружность по
его внутреннему контуру. |
 |

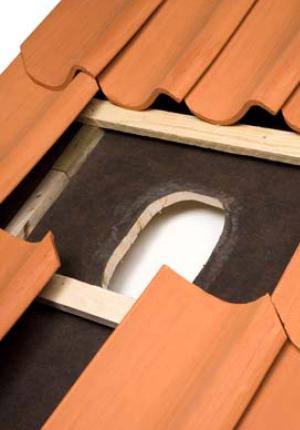

Шаг 3 |
| Сделайте вырез по
обведенному контуру в подкладочном материале и сплошном основании, если
оно есть. |
 |
 |

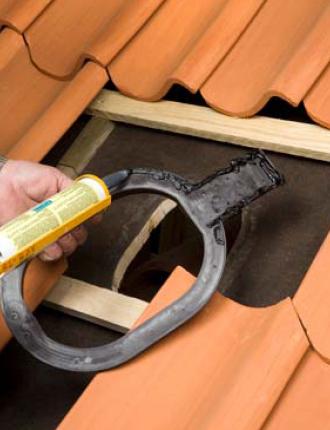

Шаг 4 |
| Промажьте битумным клеем нижнюю (!) поверхность
уплотнителя гидрозатвора, в случае, если подкладочный материал –
битумный. Если же подкладочный слой – гидроизоляционная пленка, то
силиконом необходимо смазать верхнюю!!! поверхность уплотнителя
гидрозатвора (т.е. ту сторону, где расположены шипы). |
 |

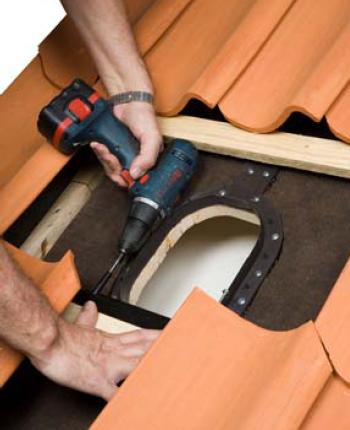

Шаг 5 |
Если на кровле лежит сплошное основание, то
закрепите на нем уплотнитель гидрозатвора саморезами.
В случае, если на кровле сплошное основание отсутствует, и применяется
гидроизоляционная пленка, то заведите уплотнитель гидрозатовра под
пленку, проколите пленку шипами и прижмите ее плотно к уплотнителю,
смазанному силиконом. Затем закрепите выступ уплотнителя саморезами к
верхней и нижней обрешетке. |
 |

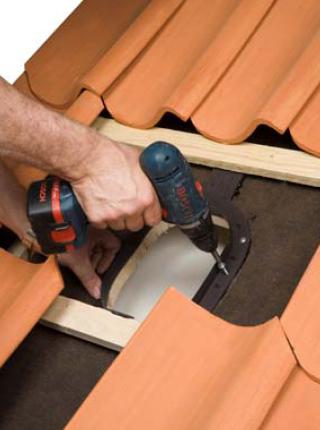

Шаг 6 |
Закрепите планку
упора к нижнему бруску обрешетки саморезами. Саморезы должны
располагаться строго симметрично относительно выреза.
|
 |

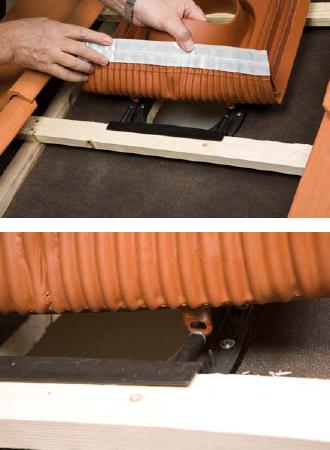

Шаг 7 |
На обратной стороне гофрированной части проходного
элемента расположены два «ушка».
Вставьте «ушки» проходки в шипы упора. Для удобства проведения этой
операции снимите несколько черепиц, расположенных ниже отверстия. |
 |

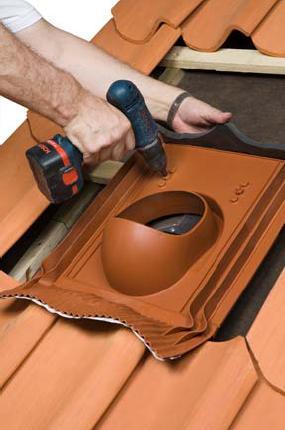

Шаг 8 |
Закрепите верхний край проходного элемента к обрешетке,
с помощью двух саморезов длинной 38 мм (входят в комплект). Саморезы
вкручиваются в один из выступов, который совмещен с обрешеткой. Из
набора уплотнителей входящих в комплект поставки выберите наиболее
подходящий по профилю черепицы. Уставите уплотнитель в верхнюю часть
проходного элемента, предварительно удалив с него красную защитную
пленку.
|
 |

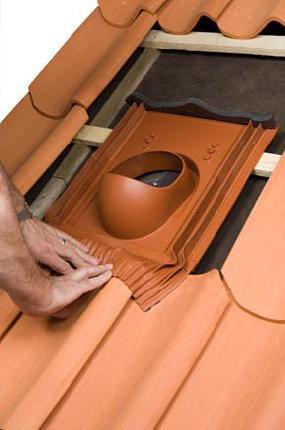

Шаг 9 |
| Снимите защитную
пленку с нижней гофрированной части проходки и плотно прижмите ее по
всей длине к поверхности черепицы. Предварительно с черепицы
необходимо удалить пыль и грязь, а ее поверхность должна быть сухой для
максимальной адгезии. Если у черепицы в том месте, которая будет
закрываться гофрой, есть острые и выступающие углы, их можно
предварительно стесать. |
 |
Шаг 10 |
| Установите черепички на место. Для более плотного прилегания черепиц некоторые из них могут потребовать подрезки. Установите на
проходку вентиляционный элемент Вильпе. С помощью уровня задайте ему
строго вертикальное расположение и закрепите его к проходному элементу
саморезами. |
 |
