Монтаж кровельного покрытия из гибкой черепицы Ruflex

Рис. 1.

Область применения гибкой черепицы RUFLEX

Гибкая черепица может успешно применяться практически на любых видах кровель с уклоном от 11,3 до 90 градусов, что соответствует отношению 1:5 (рис. 1).

Климатические особенности монтажа гибкой черепицы RUFLEX

Минимальная отметка температуры наружного воздуха, при которой возможен монтаж гибкой черепицы (рекомендация производителя) +5 градусов. Таким образом, зима - не лучшее время для установки черепицы. При монтаже, в условиях низких температур разрешается использование термофена для лучшего склеивания черепицы с основанием (посредством самоклеющегося слоя) и гонтами соседних рядов черепицы, а так же для предотвращения ломкости гонтов (хрупкость которых увеличивается при уменьшении температуры наружного воздуха).

При температуре ниже +5 градусов так же возможен монтаж мягкой черепицы, при условии возведения конструкции типа "крыша под крышей", такое устройство еще называют "тепляком". В его основе обычно используется металлический или деревянный каркас, на который натянута полиэтиленовая пленка таким образом, чтобы можно было получить доступ к рабочей поверхности монтажа, а так же доставку туда материалов кровли. Положительная температура в такой конструкции достигается путем применения дополнительного источника теплоты, например, газовых тепловых пушек или электрических тенов. Следует учесть, что данная конструкция значительно увеличит затраты на монтаж, потребует применения дополнительных мер по безопасному проведению работ, но данным методом возможен монтаж в северных районах, где большую часть времени преобладают низкие температуры.

Основные этапы монтажа кровли из гибкой черепицы

1. Подготовка основания - начальный этап монтажа черепицы. Здесь следует обратить внимание на применяемый материал в качестве основания. Он должен быть прежде всего ровный и прочный, к которому возможно крепление гвоздями. Это может быть как влагостойкая фанера и OSB-плита, так и обрезная доска, влажность которых не должна превышать 20 процентов.

   Если в качестве основания используется обрезная доска, то нужно учитывать возможное ее расширение вследствие изменения температуры и влажности наружного воздуха, для чего оставляется небольшой зазор между досками. Толщина материала основания при разном шаге стропил должна определятся проектным расчетом, который при снеговой нагрузке 1,8 kН/м.кв. и точечной нагрузке 1,0 kН имеет следующие значения:

Таблица 1.

Шаг стропил, мм	Толщина доски, мм	Толщина фанеры, мм
600	20	12
900	23	18
1200	30	21

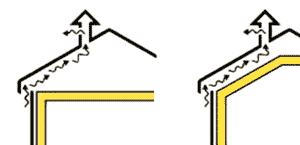

2. Устройство вентиляционного зазора. Вторым шагом монтажа является устройство воздушного зазора, который должен быть не меньше 50 мм. Вытяжное отверстие располагают в верхней точке кровли, а приточное отверстие в нижней части кровли. Вентиляция обеспечивает удаление скапливающейся влаги от основания и черепицы, уменьшение льдообразования на кровле, дополнительную воздушную подушку (что уменьшит летом нагревание дома от солнечных лучей). Нарушение вентиляции уменьшит срок службы гибкой черепицы, поэтому при плохой вентилируемости рекомендуют установку вакуумных вентиляторов, которые обеспечат отличную вентиляцию подкровельного пространства (к примеру, работоспособность одного вентилятора вполне достаточна для кровли площадью 100 кв. м.).

Рис. 2.

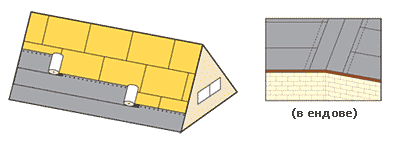

3. Следующим шагом осуществляется монтаж подкладочного слоя. Для этого производитель рекомендует использовать кровельный материал Ruflex KL 60/2200 или рулонный кровельный изоляционный материал Руфлекс по всей рабочей площади кровли. Подкладочный материал укладывают снизу-вверх параллельно карнизному свесу внахлест, величина которого не менее 100 мм. Края подкладочного материала должны быть зафиксированы оцинкованными гвоздями с большими шляпками с шагом не реже 200 мм. Швы для большей герметизации рекомендуют обрабатывать специальным клеем К-36 (рис. 3).

Рис. 3.

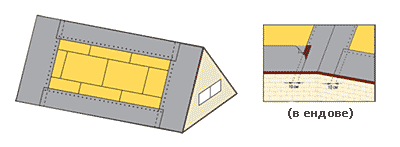

Если уклон кровли составляет более 18 градусов, то допустим монтаж подкладочного материала только на коньки кровли, ендовы, карнизные свесы, в местах "выхода" через кровлю (т.е. различные конструкции вентиляции, трубы, там, где к кровле примыкают вертикальные стены, мансардные окна) (рис. 4).

Рис. 4.

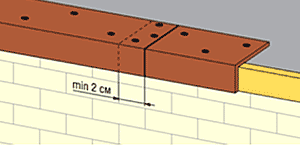

4. После переходят к монтажу металлических карнизных планок. Чтобы защитить края обрешётки от влажности на карнизных свесах на подкладочный ковер устанавливаются металлические карнизные планки (листовой профиль, имеющий синтетическое покрытие), которые называются капельниками, таким образом, что бы нахлест составлял не менее 20 мм. Они фиксируются зигзагообразными гвоздями не реже чем через 100 мм (рис. 5).

Рис. 5.

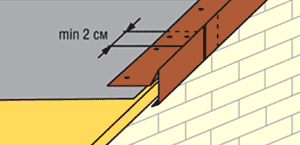

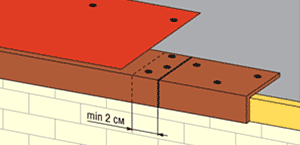

5. Далее выполняют монтаж металлических фронтонных планок, чтобы защитить от влаги края обрешетки, только уже на торцевых частях кровли. Нахлест при этом должен составлять не менее 20 мм. Фиксируют их теми же зигзагообразными гвоздями, что и карнизные планки с тем же шагом (рис. 6).

Рис. 6.

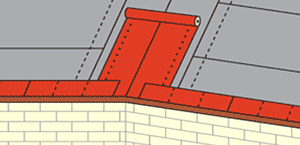

6. Последующий шаг, а именно монтаж ендового ковра, выполняют для повышения герметизации в ендовах. Для этого на подкладочный материал монтируют материал RUFLЕX SUPER PINTARI, который должен быть в цвет гибкой черепицы. Края данного ковра фиксируют кровельными гвоздями через каждые 100 мм (рис. 7).

Рис. 7.

7. Затем выполняют монтаж карнизной черепицы. Монтируют ее вдоль карнизного свеса стык в стык, сняв с ее поверхности защитную пленку. При монтаже обязательно делают отступ от перегиба карнизной планки, который может составлять от 10 до 20 мм. Крепят карнизную черепицу рядом с местом перфорации для последующего перекрывания этого места рядовой черепицей (рис.8).

Рис. 8.

8. Позже выполняют монтаж рядовой черепицы.

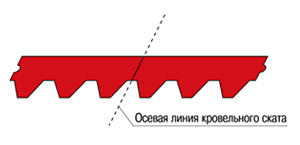

Во время укладки кровельной плитки рекомендуется использование плитки из 4-5 коробок вразнобой, что бы избежать любых отклонений цвета. Монтаж начинают от центра карнизного свеса, продолжая укладку к торцевой части кровли (рис. 9).

Рис. 9.	Рис. 10.

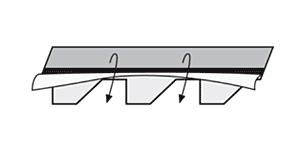

Перед поклейкой с плитки снимают защитную плёнку (стоит заметить, что после выполнения этой операции плитку нельзя складывать стопкой) (рис. 10). Фиксируется плитка четырьмя гвоздями немного выше линии паза. При уклоне кровли больше 45 градусов каждая плитка фиксируется шестью гвоздями (см. табл. 2).

Таблица 2. Расход кровельных гвоздей.

Уклон кровли, град	Общий расход на кровлю, кг/м2	Расход гвоздей на один гонт, шт
до 45 (1:1)	0.1	4
свыше 45	0.07	6

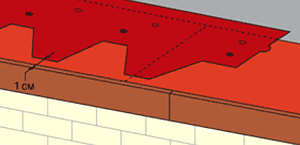

Начальный (первый) ряд черепицы монтируется таким образом, чтобы нижняя кромка ее располагалась не более, чем на 10 мм выше от нижнего края карнизной черепицы (рис. 11). Все следующие ряды монтируют, чтобы окончания черепицы лежали или на одном уровне с вырезами плиток предыдущего ряда, либо были выше.

Рис. 11.

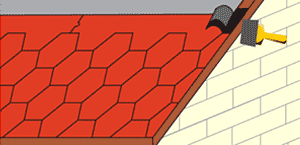

На торцах кровли плитка обрезается по краю и герметизируется клеем К-36 по ширине не менее 100 мм (рис. 12).

Рис. 12.

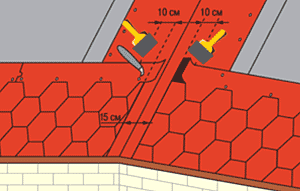

На ендовых черепица режется так, чтобы на дне ендовы присутствовала открытой полоса RUFLEX SUPER PINTARI примерно 150 мм (рис. 13).

Рис. 13.

При отрезании плитки, под нее обязательно подкладывается фанера или кусок доски, во избежание повреждения нижнего слоя кровельного материала.

Если производится монтаж черепицы типа "Rocky", то технология укладки немного меняется.

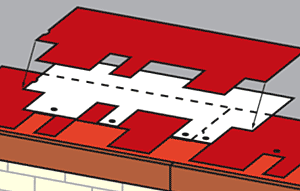

Начальный ряд (первый) укладывается таким образом, что "лепестки" плиток закрывали моменты стыка и полосу перфорации карнизных плиток. А последующий ряд укладывается по такому принципу, что место стыка нижних плиток лежало по середине "лепестка" среднего размера устанавливаемого листа черепицы (рис. 14).

Ряд плитки фиксируется четырьмя гвоздями к основе кровли таким образом, чтобы шляпки гвоздей прикрылись "лепестками" последующего ряда черепицы.

Рис. 14.

9. Предзаключительным этапом выполняют монтаж коньковой черепицы.

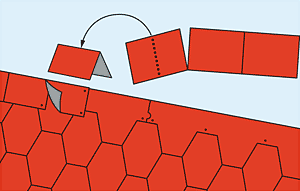

Чтобы получить коньковую черепицу - режут карнизную черепицу по местам перфорации на 3 части. Установка коньковой черепицы выполняется короткой стороной параллельно коньку, предварительно удалив с плитки защитную пленку. Фиксируется двумя гвоздями с каждой стороны конька, но так, чтобы гвозди оказались под накладываемой последующей черепицей (рис. 15).

Рис. 15.

10. Заключительным этапом выполняют монтаж кровельных примыканий.

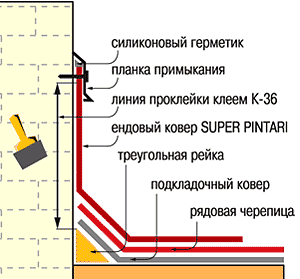

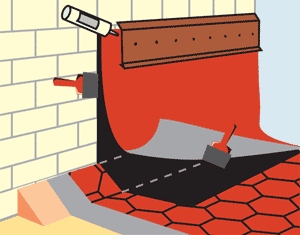

Выходы из кровли незначительного диаметра (различные кабели) выполняются благодаря резиновым уплотнителям. Трубы большего диаметра, подверженные нагреванию (например, дымовые) требуется изолировать. При установке черепицы рядом с дымовыми трубами (рис. 16) или другими выходами из кровли устанавливается и фиксируется кровельными гвоздями треугольная рейка 50 на 50 мм. А вокруг трубы устанавливается подкладочный материал Ruflex KL 60/2200. Все нахлесты обрабатываются клеем K-36. После чего плитку направляют на вертикальную поверхность и приклеивают все тем же клеем K-36.По периметру трубы оклеивается полоса ендового ковра (SUPER PINTARI) клеем K-36. Важно, чтобы сверху труба закрывалась полосой более чем на 300 мм, а на скате - более, чем на 200 мм. Устанавливают на примыкание металлическую планку, которая фиксируется на гвозди или саморезы, швы герметизируются (рис. 17).

Рис. 16.	Рис. 17.

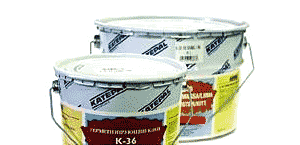

Применение герметизирующего клея K-36

Рис. 18.

При монтаже кровли гибкой черепицей широкое применение получил клей к-36, который используется для герметизации нахлёстов подкладочного ковра, нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий и т.д.

Температура нанесения от +5 до +50 градусов наружного воздуха, время высыхания до момента отлипания около 5 часов при 20 градусах, а полное высыхание от 1 до 14 дней (зависит прежде всего от толщины слоя и, конечно, температуры воздуха).

Расход клея варьируется в зависимости от применения см. табл. 3:

Таблица 3. Расход Клея "K-36"

Перед нанесением клея поверхность очищается от пыли и других загрязнений( при наличии большого количества пыли или повреждений на поверхности наносится битумный раствор К-80. Допустимая толщина слоя. При температурах наружного воздуха ниже +5 градусов осуществляют подогрев клея. Следует обратить внимание, что при избытке клея возможно растворение битумной части кровельных материалов.

Какие гвозди использовать для монтажа мягкой кровли?

Во избежание различных протечек через материал кровли необходимо использовать только оцинкованные строительные гвозди. Особенность этих гвоздей - они имеют большую шляпку. Их следует вбивать только перпендикулярно обрешетке.

Термоизоляция для гибкой черепицы

Чтобы избежать появления конденсата под верхними слоями крыши необходимо соблюдать вентиляционный режим крыши, использование диффузионной прослойки против скапливания конденсата. Ее укладывают в один-два слоя (чаще в два).

Гибкая черепица - порядок ухода за кровлей

• необходимо минимум несколько раз в год проверять состоянием кровли;
• удалять загрязнения (листья, ветки и т.д.) с крыши;
• должен быть обеспечен свободный отвод дождевой воды с крыши (необходимо следить за чистотой водосточных систем);
• при удалении с крыши снега необходимо оставлять слой снега в 100-200 мм., чтобы не повредить покрытие;
• при обнаружении дефекта кровли, необходимо без промедления приступать к его устранению, чтобы избежать более дорогостоящих повреждений;
• при удалении с крыши загрязнений или снега запрещается пользоваться острыми предметами, способными повредить кровельное покрытие.
