Наша компания всегда готова предложить укладку натуральной черепицы с привлечением высококлассных мастеров-кровельщиков. Однако, если Вы желаете самостоятельно уложить черепицу Тондах типа ''бобровый хвост'', мы с радостью делимся инструкцией!
Монтаж керамической черепицы Тондах (Бобровка)
Бобровка
|
|
 |
|
|
|
|
|
|
|
|
Керамическая черепица
Сегментный профиль
|
|
Керамическая черепица
Готическая
|
|
Керамическая черепица
Заостренная
|
|
|
|
|

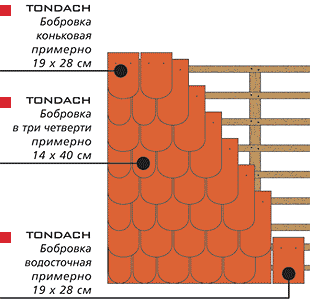

ДВОЙНОЕ ПОКРЫТИЕ щитовое окончание при помощи черепицы в три четверти:

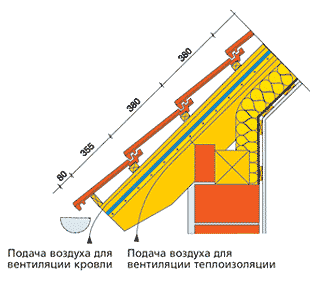

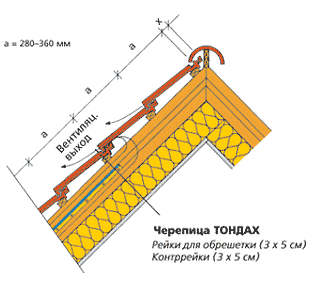

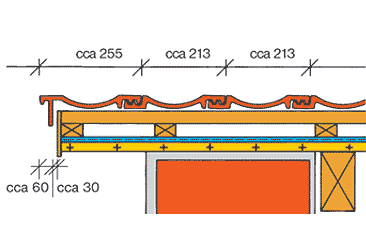

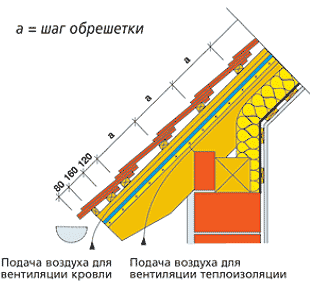

КАРНИЗ:

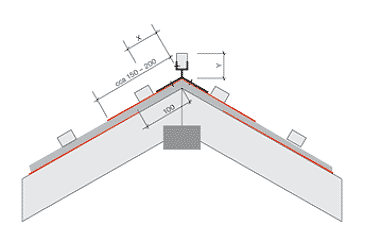

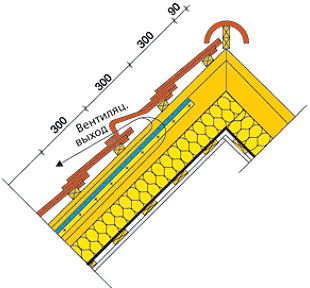

КОНЕК:
Венская черепица
|
|
|
|
|
|
|
|
|
|
|
Керамическая черепица
"Бобровка"
3/4
|
|
Керамическая черепица
"Бобровка"
коньковая
|
|
|
|
|
|
|
КОРОНЧАТОЕ ПОКРЫТИЕ - щитовое окончание при помощи черепицы в три четверти:

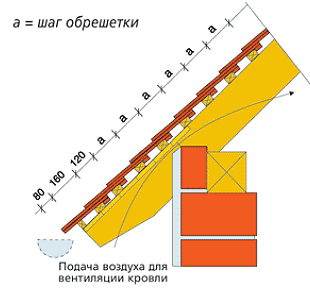

КАРНИЗ:
КОНЕК:

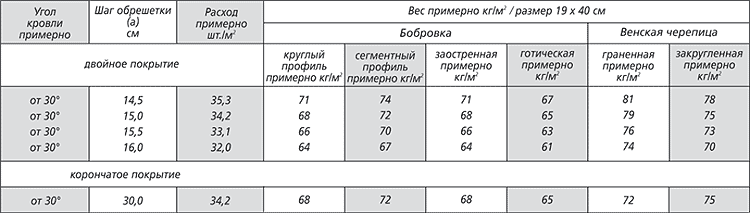

РАСХОД (Таблица расхода керамической черепицы):
Монтаж керамической черепицы Тондах (Брненка)

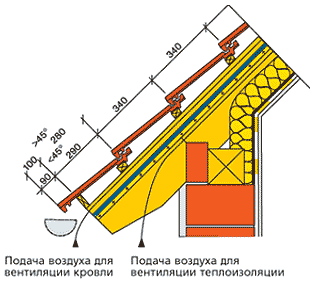

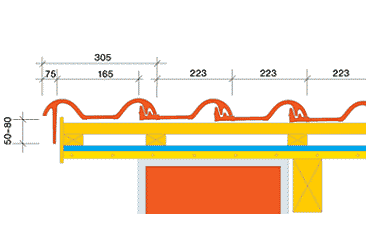

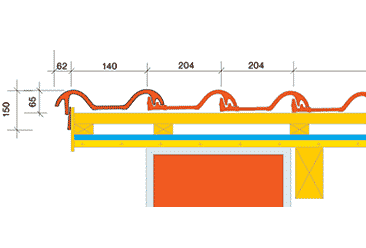

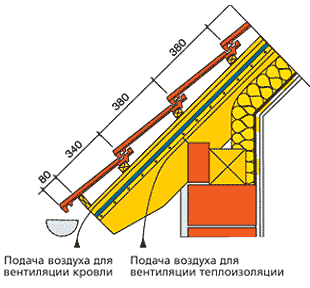

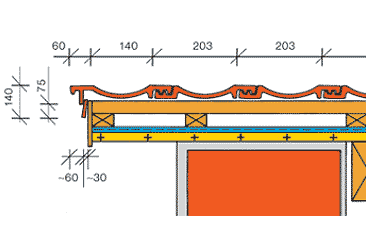

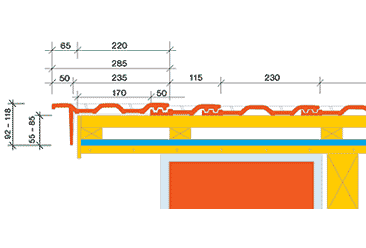

КАРНИЗ:

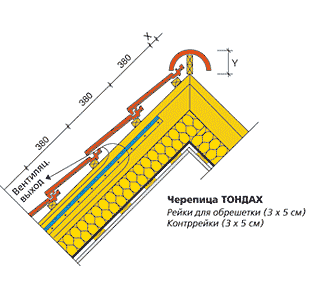

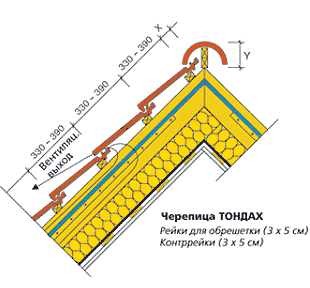

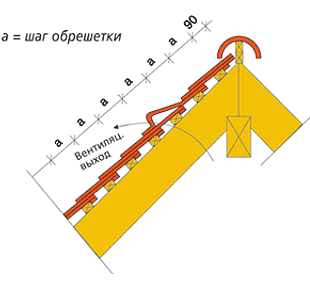

КОНЕК:

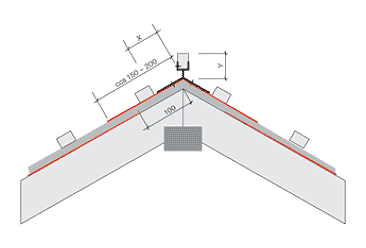

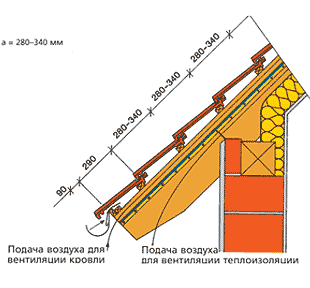

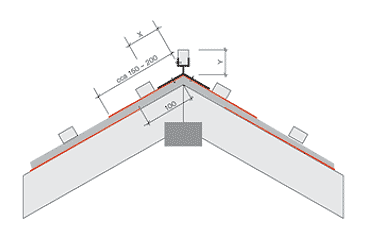

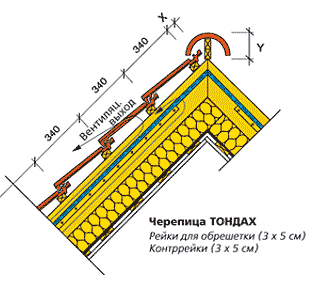

Черепица Брненка - изготовление конька:

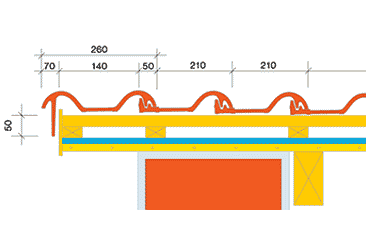

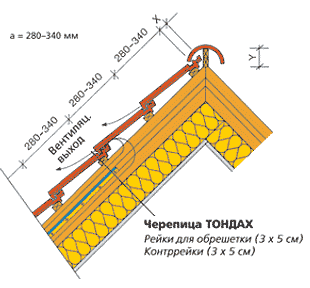

Изготовление конька - обрешетка:
|
Уклон
|
Градус
|
25°
|
30°
|
35°
|
40°
|
45°
|
50°
|
|
X
|
мм
|
45
|
40
|
35
|
35
|
30
|
25
|
|
Y конька
|
мм
|
90
|
80
|
75
|
65
|
60
|
55
|
|
Y ребра
|
мм
|
125
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки).
Y - отступ рейки от конька (точка пересечения стропил и контрреек).

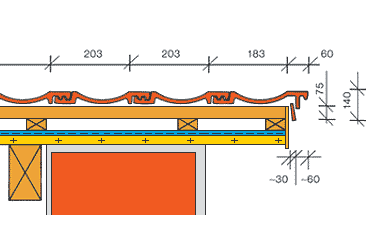

Черепица Брненка - крайняя левая:
Черепица Брненка - крайняя правая:
Монтаж керамической черепицы Тондах (Йирчанка)

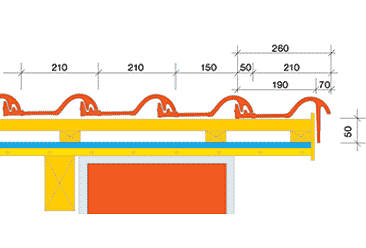

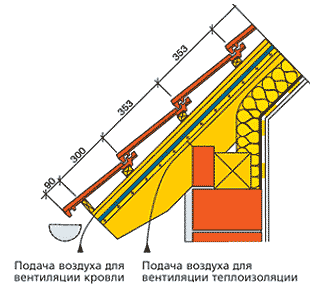

КАРНИЗ:
КОНЕК:

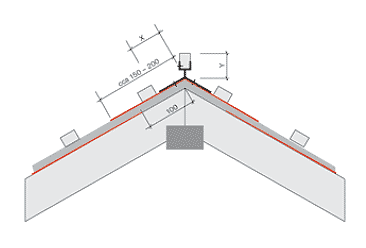

Черепица Брненка - изготовление конька:
Изготовление конька - обрешетка:
|
Уклон
|
Градус
|
20°
|
25°
|
30°
|
35°
|
40°
|
45°
|
|
X
|
мм
|
55
|
50
|
45
|
40
|
35
|
30
|
|
Y конька
|
мм
|
100
|
100
|
95
|
90
|
80
|
70
|
|
Y ребра
|
мм
|
130
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки).
Y - отступ рейки от конька (точка пересечения стропил и контрреек).
Черепица Йирчанка - крайняя левая:
Черепица Йирчанка - крайняя правая:
Монтаж керамической черепицы Тондах (Мулде)

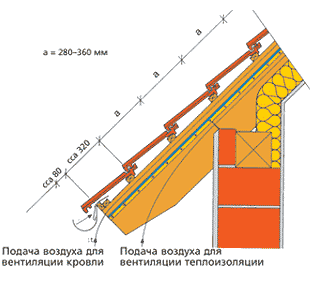

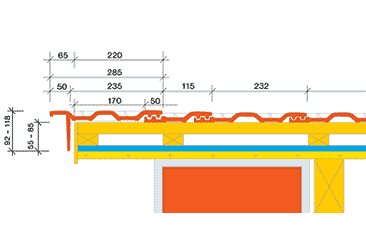

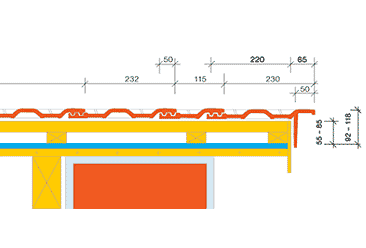

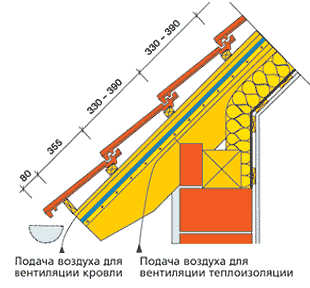

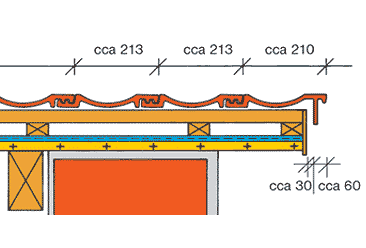

КАРНИЗ:

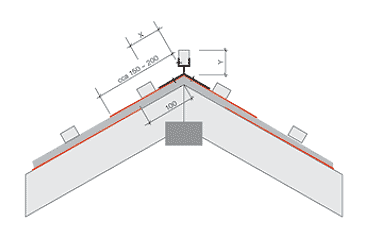

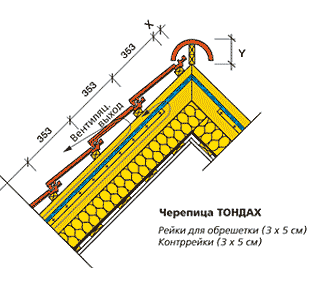

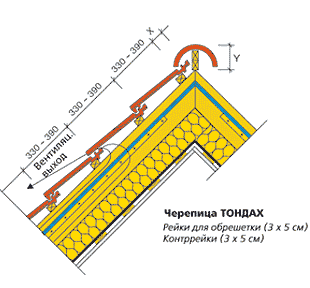

КОНЕК:
Обрешетка:
Отступ реек переменный, это значит, что обрешетка может быть на расстоянии от 28,0 до 34,0 см.

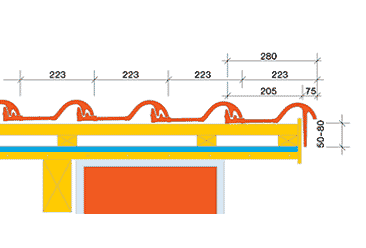

Обрешетка в области карниза - с нижней стороны карниза крыши рейки по верхней грани первой кровельной рейки находится на расстоянии 32 см, согласно рисунку "КАРНИЗ". Рейка карниза крыши на 3 см выше остальных реек.
Обрешетка в области гребня:
|
Уклон
|
15-20°
|
20-25°
|
25-30°
|
30-35°
|
35-40°
|
40-45°
|
больше 45°
|
|
X мм
|
55
|
50
|
45
|
40
|
35
|
35
|
30
|
|
Y мм
|
130
|
120
|
115
|
110
|
105
|
100
|
90
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки).
Y - отступ рейки от конька (точка пересечения стропил и контрреек).

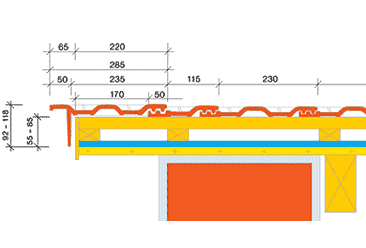

Черепица Мулде - крайняя левая:
Черепица Мулде - крайняя правая:
Монтаж керамической черепицы Тондах (Полька)

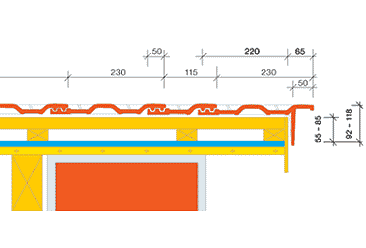

КАРНИЗ:

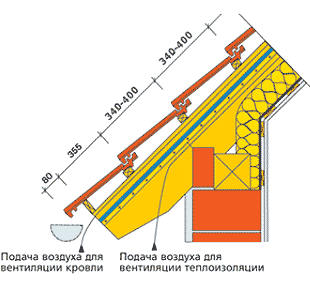

КОНЕК:
Обрешетка:
Отступ реек переменный, это значит, что обрешетка может быть на расстоянии от 28,0 до 36,0 см.
Обрешетка в области карниза - с нижней стороны карниза крыши рейки по верхней грани первой кровельной рейки находится на расстоянии 32 см, согласно рисунку "КАРНИЗ". Рейка карниза крыши на 3 см выше остальных реек.
Обрешетка в области гребня:
|
Уклон
|
25° - 30°
|
30° - 40°
|
40° - 45°
|
|
X
|
3,5 см
|
3,0 см
|
2,5 см
|
Черепица Полька - крайняя левая:
Черепица Полька - крайняя правая:
Монтаж керамической черепицы Тондах (Романская)

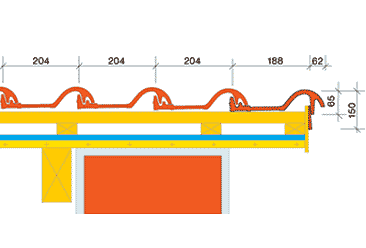

КАРНИЗ:

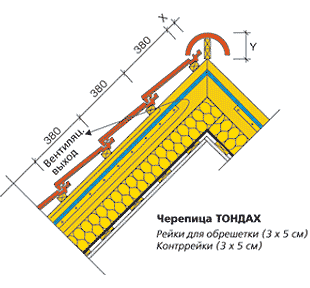

КОНЕК:
Черепица Романская - изготовление конька:
Изготовление конька - обрешетка:
|
Уклон
|
Градус
|
25°
|
30°
|
35°
|
40°
|
45°
|
50°
|
|
X
|
мм
|
45
|
40
|
35
|
35
|
30
|
25
|
|
Y конька
|
мм
|
90
|
80
|
75
|
65
|
60
|
55
|
|
Y ребра
|
мм
|
125
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки).
Y - отступ рейки от конька (точка пересечения стропил и контрреек).
Черепица Романская - крайняя левая:
Черепица Романская - крайняя правая:
Монтаж керамической черепицы Тондах (Сулм)
КАРНИЗ:
КОНЕК:
Обрешетка:
Обрешетка в области карниза - с нижней стороны карниза крыши рейки по верхней грани первой кровельной рейки находится на расстоянии 33 см, согласно рисунку "КАРНИЗ". Рейка карниза крыши на 3 см выше остальных реек.
Обрешетка в области гребня:
|
Уклон
|
15-20°
|
20-25°
|
25-30°
|
30-35°
|
35-40°
|
40-45°
|
больше 45°
|
|
X мм
|
55
|
50
|
45
|
40
|
35
|
35
|
30
|
|
Y мм
|
135
|
130
|
125
|
120
|
115
|
105
|
90
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки)
Y - отступ рейки от конька (точка пересечения стропил и контрреек)
Черепица Сулм - крайняя левая:
Черепица Сулм - крайняя правая:
Монтаж керамической черепицы Тондах (Универсал)
КАРНИЗ:
КОНЕК:
Черепица Универсал - изготовление конька:
Изготовление конька - обрешетка:
|
Уклон
|
Градус
|
25°
|
30°
|
35°
|
40°
|
45°
|
50°
|
|
X
|
мм
|
45
|
40
|
35
|
35
|
30
|
25
|
|
Y конька
|
мм
|
90
|
80
|
75
|
65
|
60
|
55
|
|
Y ребра
|
мм
|
125
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки).
Y - отступ рейки от конька (точка пересечения стропил и контрреек).
Черепица Универсал - крайняя левая:
Черепица Универсал - крайняя правая:
Монтаж керамической черепицы Тондах (Французская)
КАРНИЗ:
КОНЕК:
Черепица Французская - изготовление конька:
Изготовление конька - обрешетка:
|
Уклон
|
Градус
|
25°
|
30°
|
35°
|
40°
|
45°
|
50°
|
|
X
|
мм
|
45
|
40
|
35
|
35
|
30
|
25
|
|
Y конька
|
мм
|
90
|
80
|
75
|
65
|
60
|
55
|
|
Y ребра
|
мм
|
125
|
В таблице приведены приблизительные размеры. Точные размеры следует измерить.
X - превышение рейки над гребнем (контррейками обрешетки).
Y - отступ рейки от конька (точка пересечения стропил и контрреек).
Черепица Французская - крайняя левая:
Черепица Французская - крайняя правая:
